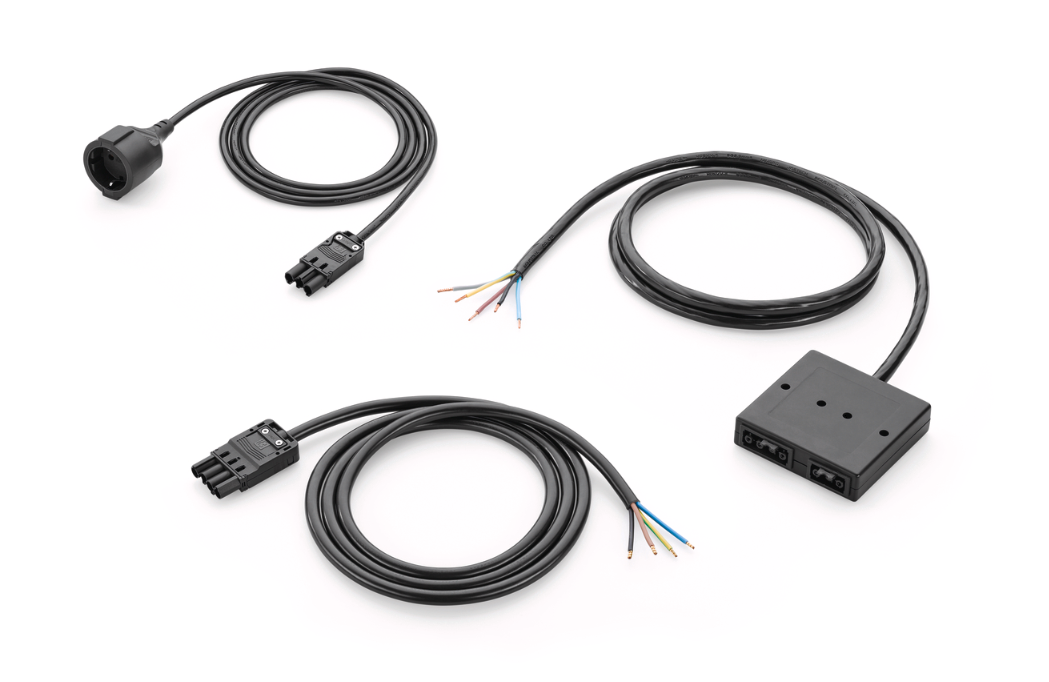

Energiebox, je 2 Meter Kabellänge (Powersplitter)

Energie Box, je 2 m Kabellänge

Die Energie Box mit einer Eingangsspannung von 400 V und einer maximalen Stromstärke von 20 A ist montagefertig zusammengestellt. Sie hat die Maße 102 x 105 x 27 mm (H x B x L) und wird gemäß UL 94 (FR) aus selbstverlöschendem Kunststoff gefertigt. Das Material wird aufhören zu brennen, sobald der Stromverteiler von der Zündquelle abgekoppelt wird. Das Gehäuse ist verschraubt und versiegelt, um einen unbefugten Zugriff zu vermeiden. Der Schutzklasse IP20 zugeordnet, ist die Box nicht für die Installation in Feuchträumen geeignet. Die Ausgangsspannung bei dem 4-poligen Anschluss des Power Splitters liegt bei 400 V, beim zweipoligen für den normalen Anschluss sind es 230 V. Bei der Installation sollte darüber hinaus der Gesamtanschlusswert der Herdsteckdose berücksichtigt werden, damit er durch die angeschlossenen Verbraucher nicht überschritten wird. Kommt ein Induktionskochfeld mit vormontierten Kabeln zum Einsatz, muss der 4-polige Stecker der Energie Box auf diesen angebracht und wieder eingesetzt werden.



Technische Daten:
— Eingangsspannung 400 V
— Ausgangsspannung 4-polig (2-phasig) 400 V
— Ausgangsspannung 3-polig (1-phasig) 230 V
— Strom max. 20 A
— geprüft gemäß IEC 60670-1 (DIN EN 60670-1), IEC 60670-22 (DIN EN 60670-22) und IEC 61535 (DIN EN 61535)
— Material: Selbstverlöschend gemäß UL 94 (FR). Im Brandfall wird dieser Kunststoff nach Entfernen der Zündquelle innerhalb kurzer Zeit aufhören zu brennen (selbstverlöschend).
— Aufbau: das Gehäuse ist verschraubt und darf von Unbefugten nicht geöffnet werden
— Maße der Box: 102 x 105 x 27 mm (H x B x L)
— Schutzart für das gesamte Produkt IP20
— Material: Kunststoff

Berechnung zum Anschlusswert der Energie Box:
— Gesamtanschlusswert Herdsteckdose: 11 KW (bei symmetrischer Aufteilung)
— Kochfeldleistung (4-poliger Anschluss): max. 7360 W (2-phasig)
— Backofenleistung (3-poliger Anschluss): max. 3680 W (1-phasig)

Die Verwendung einer Tischsteckdose zum Anschluss mehrerer Stromabnehmer über die Schalenkupplung ist aus Sicherheitsgründen nicht erlaubt.

Ist am Induktionskochfeld bereits ein Kabel fest angeschlossen, sollte dieses zwingend verwendet werden. In diesem Fall muss der 4-polige Stecker vom vormontierten Kabel der Energie Box gelöst und an das vorhandene Kabel des Induktionskochfeldes angebracht werden.
